Product Center酸堿液磁翻板液位計
產品簡介
| 品牌 | SANFENG/三豐科技 | 價格區間 | 1-3千 |
|---|---|---|---|
| 產地類別 | 國產 |

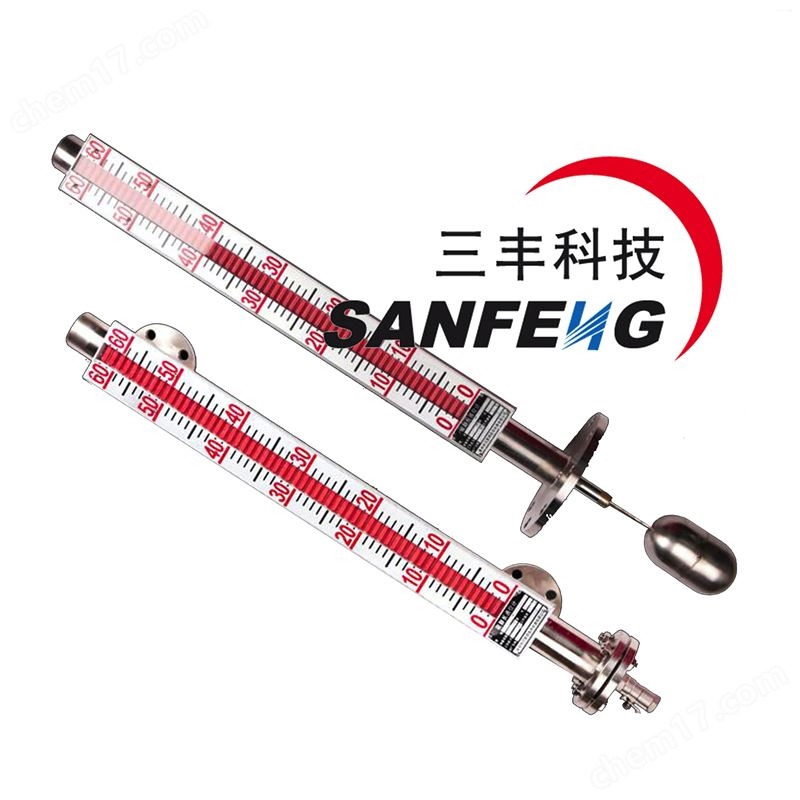

酸堿液磁翻板液位計
酸堿液磁翻板液位計用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼304、316、316L以及襯氟材質，適用于酸、堿等腐蝕性介質。
UHC-517C是zui常用的側裝式酸堿液磁翻板液位計，適用于工作壓力≤6.4MPa，工作溫度≤480℃的液體介質的液位測量。
規格為：測量長度（即法蘭中心距）為：300mm-1000mm（此范圍可擴大，價格另議），遠傳型，接液材質為304不銹鋼（可選316不銹鋼或內襯PTFE材質，價格另議）
具體要求可客服！
可選配液位開關，實現液位上下限報警和控制。
可選配液位變送傳感器，將液位信號轉換成二線制（4-20mA）標準信號，實現遠距離檢測，指示記錄與控制。
該系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
液位計安裝示意圖
江蘇三豐磁翻板液位計選型
型 號
型號 | 代碼 | 說明 | ||||||
SF-UHZ-517 | □ | □ | □ | □ | □ | □ | □ | |
安裝方式 | 1 |
| 側裝時 | |||||
主體材質 | 1 |
| ABS（僅適用于公稱壓力為0.6MPa時） | |||||
公稱壓力 | 1 |
| 0.6MPa | |||||
型 式 | 1 |
| 基本型 | |||||
安裝間距 | L |
| 測量范圍 | |||||
安裝深度 | L1 |
| 頂裝式、0～3000mm任選 | |||||
介質密度 | ρ | g/cm3 | ||||||
窗體頂端
|
窗體底端
江蘇三豐磁翻板液位計尺寸及技術參數
產品原理： 磁翻板液位指計安裝在桶槽外側或上面，用以指示和控制桶槽內的液位高度的一種控制儀表，指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度。也可在本體管上加裝磁性開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。本體管采用無縫鋼管,連接管處采用拉孔焊接,內部無劃痕。安裝方式可選擇側裝和頂裝，本體下端密封形式可根據需要加裝排污閥。接續法蘭可接受定制。 基本參數： · 本體管：φ60.5 · 材質：SUS304/316L /PP · 上下端法蘭尺寸：1-1/2″×5 Kg/cm2 · 液位變送器，磁性開關，刻度尺可選配 |
|
液位計使用注意事項：
首先要確認工作環境，液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。
其次是安裝方式，液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如?！ ?/span>
zui后，液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
另外還需要注意兩點：*，關于液位計的運輸，因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
第二，操作時要注意步驟，液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質，延長液位計的使用壽命減少使用故障。
